Bygglovsritningar nyckeln till ett tryggt och godkänt byggprojekt

Bygglovsprocessen upplevs ofta som krånglig, långsam och full av frågetecken. Mitt i allt detta finns en avgörande pusselbit: bygglovsritingar. När ritningarna är tydliga, korrekta och fackmannamässigt utförda går allt smidigare både för dig och kommunen. När de brister leder det snabbt till förseningar, kompletteringskrav och i värsta fall avslag.

Den här artikeln går igenom vad bygglovsritningar är, varför de är så viktiga och hur du kan tänka för att få en mer förutsägbar väg fram till ett beviljat bygglov.

Vad bygglovsritningar är och vad de ska visa

Bygglovsritningar är tekniska handlingar som visar hur en planerad byggnad eller ombyggnad ser ut, fungerar och placeras på tomten. Kommunen använder dem för att kunna bedöma om förslaget följer plan- och bygglagen, detaljplan, områdesbestämmelser och olika tekniska krav.

En komplett uppsättning bygglovsritningar innehåller ofta:

Fasadritningar visar byggnaden från alla sidor. Här syns höjder, fönster, dörrar, material och takform. Kommunen kontrollerar bland annat utseende, skala och hur huset passar in i omgivningen.

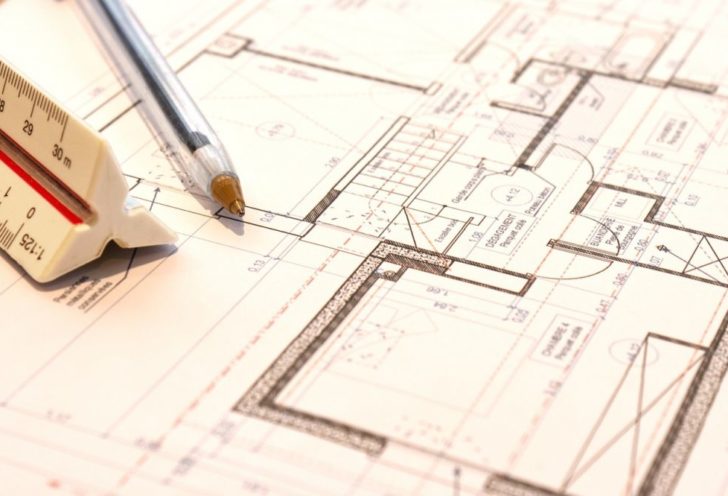

Planritningar visar varje våningsplan ovanifrån. Man ser rumsindelning, väggar, trappor, dörrar, kök och badrum. Dessa ritningar gör det tydligt hur byggnaden ska användas.
Sektionsritningar visar byggnaden i genomskärning. De visar våningshöjder, bjälklag, taklutning, grundläggning och anslutning mot mark. Sektionerna hjälper till att förstå konstruktion och volym.
Situationsplan visar placeringen på tomten i förhållande till tomtgränser, befintliga byggnader, vägar och kringliggande mark. Här kontrollerar kommunen bland annat avstånd till gräns, höjdläge och hur bygget påverkar omgivningen.
Markplaneringsritning beskriver hur marken runt byggnaden ska utformas. Till exempel uppfart, gångar, murar, slänter, stödmurar, altaner, parkeringsplatser och dagvattenhantering.

För att ritningarna ska godtas kräver de flesta kommuner att de:

är skalenliga och tydligt måttsatta
är ritade med rena linjer, tydliga symboler och läslig text
har norrpil, skala, datum och uppgifter om fastighet
har konsekventa nivåangivelser (höjder) på mark och golv

En kort definition som ofta används är:
Bygglovsritningar är skalenliga tekniska ritningar som visar byggnadens utformning och placering på tomten, så att kommunen kan bedöma om projektet följer gällande regler och kan beviljas bygglov.

Varför bygglovsritningar avgör tempot i ditt projekt

Många som söker bygglov för första gången underskattar hur stor betydelse ritningarnas kvalitet har för hela processen. En ansökan med bristfälliga eller otydliga handlingar leder nästan alltid till kompletteringskrav. Varje komplettering kostar både tid och energi.

Här är några vanliga problem som bromsar projekten:

Otydliga eller saknade mått
Kommunen behöver exakta mått för att bedöma höjder, avstånd och area. Saknas mått går det inte att avgöra om förslaget följer detaljplan eller byggnadsregler.

Felaktig eller oklar situationsplan
Om byggnadens placering på tomten inte är tydligt visad blir frågan om avstånd till tomtgräns och granne oklar. Det leder ofta till att handläggaren begär nya eller reviderade ritningar.

Brist på sektioner eller markplanering
Utan sektioner och markritning är det svårt att bedöma hur huset möter marken, hur högt det hamnar i terrängen och hur marken förändras. Här uppstår ofta konflikter kring insyn, skuggning och risk för vattenproblem.

Formella krav uppfylls inte
Om ritningarna inte är fackmannamässiga till exempel fel skala, rörigt utförande eller bristande läsbarhet kan kommunen kräva att de görs om innan handläggning fortsätter.

Konsekvensen blir fördröjningar. Ett projekt som kunnat starta inom några veckor kan förskjutas flera månader. Under tiden kanske offerter hinner gå ut, entreprenörer blir upptagna och materialpriser förändras.

När ritningarna i stället är väl genomarbetade:

blir bygglovsansökan lättare att förstå
minskar risken för missförstånd och följdfrågor
ökar chansen att bygglovet beviljas utan större ändringar
får du en tydlig grund för nästa steg konstruktion, upphandling och byggstart

Man kan säga att bra bygglovsritningar inte bara är en teknisk handling, utan ett sätt att köpa sig tid, kontroll och trygghet i projektet.

Så skapar du bättre förutsättningar för ett godkänt bygglov

För den som inte arbetar i branschen varje dag kan kraven på ritningar kännas både ovana och strikta. Ändå går det att skapa bra förutsättningar genom några tydliga principer.

1. Klargör förutsättningar tidigt
Börja med att ta fram gällande detaljplan, områdesbestämmelser och eventuella gestaltningsprogram. Där framgår ofta begränsningar för byggnadshöjd, takvinkel, byggnadsarea, placering och utseende. Ju tydligare ramar du har från start, desto mer träffsäkra kan ritningarna bli.

2. Tänk helhet inte bara fasad
Många fokuserar mest på hur huset ser ut framifrån. Kommunen bedömer helheten: planlösning, volym, marknivåer, anslutning till gata och hur allt påverkar grannar och gaturum. Bra ritningar visar den här helheten på ett tydligt sätt.

3. Var konsekvent i alla handlingar
Mått, höjder, namn på rum och material ska stämma överens mellan planritningar, sektioner, fasader och situationsplan. Små avvikelser väcker frågor och kan leda till onödiga kompletteringar.

4. Använd fackmannamässig hjälp vid behov
En erfaren byggnadsteknisk konsult eller arkitekt vet hur kommunerna arbetar och vilka krav som gäller. De kan:

ta fram kompletta bygglovshandlingar
anpassa ritningarna efter just din kommuns praxis
förutse vilka frågor som kan komma upp i handläggningen
hjälpa till att justera förslaget så att det följer regelverket

Kostnaden för professionella ritningar är ofta liten jämfört med vad en försenad byggstart, omtag eller ett avslag kan innebära ekonomiskt.

5. Se ritningarna som ett arbetsverktyg
Bygglovsritningarna är inte bara till för kommunen. De är också en grund för fortsatt projektering, upphandling av entreprenör och själva byggprocessen. Tydliga ritningar minskar risken för missförstånd mellan dig, byggherren, hantverkare och leverantörer. I förlängningen ger det färre ändringsarbeten och en mer kontrollerad budget.

När man ser bygglovsritningarna som en investering i ordning och reda, snarare än som ett nödvändigt ont, brukar hela projektet vinna på det.

Avslutningsvis kan den som vill ha stöd genom bygglovsprocessen, från kompletta bygglovsritningar till konstruktionsritningar och andra handlingar, vända sig till en specialiserad aktör som Docent Byggteknik på docentbyggteknik.se.
